تشكيله باستخدام الحاسب الآلي الألومنيوم ونموذج بأكسيد

التصنيع باستخدام الحاسب الآلي الألومنيوم ونموذج بأكسيد

ملخص المشروع:

عملية التصنيع: التصنيع باستخدام الحاسب الآلي
المواد: الألومنيوم 6061-T6
أبعاد القطعة: ٣٩٠.٠٠ × ٢١٣.٠٠ × ١٣٠.٠٠ ملم
إنهاء سطحيّ: صنفرة ، خيط ، أنودة أزرق
الكمية والمهلة الزمنية: 1 وحدة ، 7 أيام

كان العميل شركة أسترالية تقدم خدمة احترافية وحلولًا هندسية لأنظمة السوائل.تم صنع هذا النموذج الأولي لاختبار ضغط السائل والتركيب قبل الإنتاج ذي الحجم المنخفض.منذ الأبعاد الكبيرة ، كان استقرار الشكل وتحمل الطحن من النقاط الرئيسية.

بدأ التصنيع باستخدام الحاسب الآلي عادةً من الطحن الخشن بواسطة أدوات القطع الكبيرة لإزالة المواد غير المرغوب فيها بسرعة ، إلى الطحن الدقيق بواسطة أدوات أصغر تدريجياً.بالنسبة لطحن CNC ذي 3 محاور ، تم تدوير قطعة العمل يدويًا وإعادة وضعها بدقة لطحن الجزء جنبًا إلى جنب ، والتسامح حوالي ± 0.1 مم.

عادة ما يتم استخدام التركيبات والتركيبات للمساعدة في الطحن من أجل تحقيق كفاءة عالية وتحمل.كان أحد الثقوب العميقة يشعر بالملل لأنه كان خارجًا عن قدرة الطحن.النموذج الأولي الذي تم تصنيعه باستخدام الحاسب الآلي قبل تشطيب السطح.تمت إزالة جميع خطوط القطع والنتوءات الموجودة على الأسطح المطحونة عن طريق الصنفرة والسفع بالخرز.

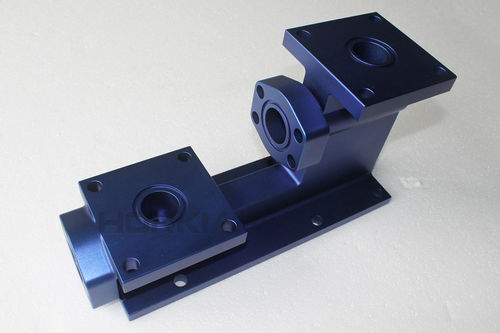

التشطيب النهائي لأنودة الألمنيوم.يوفر الفيلم المؤكسد إحساسًا جماليًا بالإضافة إلى مقاومة التآكل والتآكل للجزء.بشكل عام ، كانت 6061/6063 و 5052 هي السلسلة الشائعة والمفضلة لمواد الألمنيوم للحصول على تشطيب عالي الجودة بأكسيد الألومنيوم.

واحدة من التطبيقات سريعة النمو والواسعة للتصنيع باستخدام الحاسب الآلي اليوم هي النماذج الأولية السريعة لمزاياها من المواد الرخيصة والمستهدفة ، والتسامح الشديد وكذلك تكلفة الإنتاج الرخيصة عادة ، وبالتالي فإن النماذج الأولية باستخدام الحاسب الآلي تقدم ردود فعل أكثر موثوقية واقتصادية على الآلية والتحقق من القوة.
